Bygg unik pekskärm – steg för steg!

Handkontrollen till Nintendo Wii (Wii Remote) har andra kvaliteter än att bara agera speldon till Wii-konsolen. Med hjälp av den inbyggda infraröda (ir) kameran kan kontrollen hålla koll på upp till fyra ir-punkter och var dessa befinner sig. I vanliga fall befinner sig ir-punkterna ovanför eller under din tv i en så kallad Wii Sensorbar.



Tack vare att kontrollen använder sig av bluetooth för att kommunicera går det dock precis lika bra att koppla ihop den med en vanlig dator. Detta möjliggör i sin tur en hel del spännande användningsområden – bland annat det vi ska gå igenom i den här skolan.



Vi kommer att koppla samman en Wii-kontroll med vår dator för att sedan placera den vid sidan av skärmen och låta den leta efter ir-punkter inom ett förbestämt område. Ir-punkten kommer i vårt fall att bestå av en egengjord penna där spetsen byts ut mot en ir-diod. När vi med hjälp av en enkel knapptryckning på pennan aktiverar ir-dioden kommer kontrollen att känna av detta och tolka det precis som om vi klickar med vår vanliga datormus.



Det må låta som tekniskt mumbojumbo men i själva verket är det inte särskilt svårt att åstadkomma.



• Missa inte: Filmen som visar vår färdiga pekskärm!

Steg 1:
Så bygger du din ir-penna
Vi börjar med att bygga ir-pennan! Designen är mycket enkel och egentligen är det inte svårare än en ir-diod som är kopplad till ett batteri. Mellan dessa komponenter monterar du sedan en tryckströmbrytare som gör att ir-dioden lyser bara när du trycker på knappen.

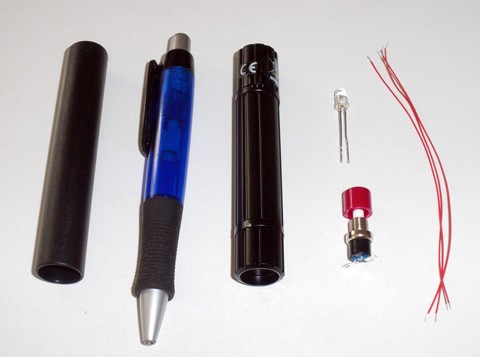

1. Att bygga sin egen ir-penna går att göra på många olika sätt och av olika material och komponenter. Vi använder oss av ett plaströr (kan köpas i de flesta byggvaruhus), en vanlig bläckpenna, en liten ficklampa samt en ir-diod på 1,3V (finns i de flesta välsorterade elektronik­affärer), en tryckknapp (vår kommer från Clas Ohlson) och några kablar för att koppla ihop allt. Ir-dioden kommer sedan att drivas av ett vanligt aaa-batteri.

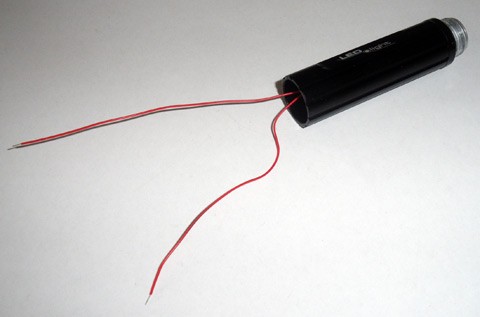

2. Skruva bort både batterilocket och lamp­delen från den lilla ficklampan, så det bara är själva batterihållaren kvar. Knipsa därefter av cirka fem millimeter av båda benen på ir-dioden. Löd sedan ihop benen till ett kryss och löd fast en av kablarna på ”krysset”.

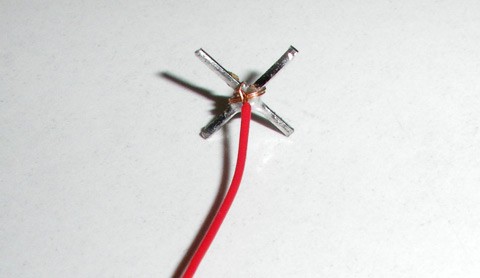

3. Droppa några droppar superlim på krysset och trä sedan det och kabeln genom den isärplockade ficklampan. Krysset kommer nu att agera kontaktyta till batteriets pluspol, där det sedan leder vidare strömmen genom den ditlödda kabeln. Löd även fast ytterligare en kabel på lampans metallklädda insida. Eftersom insidan sedan har kontakt med batterilocket får du batteriets minuspol i den andra kabeln.

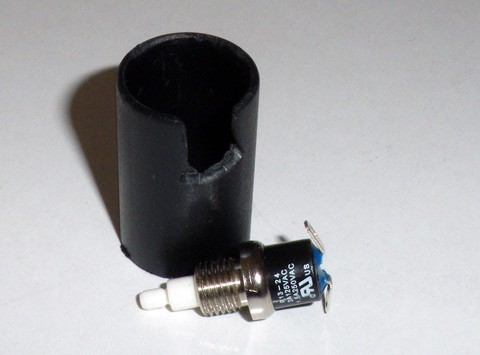

4. Därefter kapar du plaströret till cirka 1,5 centimeter och borrar upp ett litet hål i ena kanten. Hålet gör du precis så stort att din tryckknapp går att klämma fast.

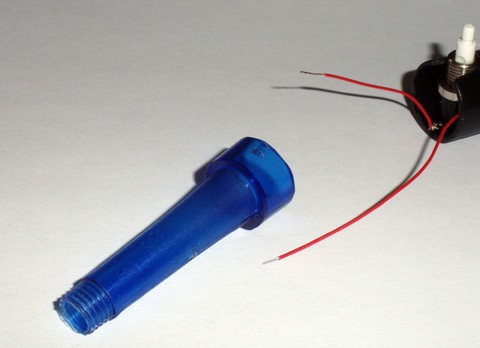

5. Limma sedan fast plast­röret på batterihållaren från ficklampan. Medan limmet torkar löder du fast tryckknappen på en av kablarna som kommer från batteriet. Löd även fast en kabel på knappens andra ben för att kunna skicka strömmen vidare till ir-dioden. Därefter trycker du knappen på plats i plaströret.

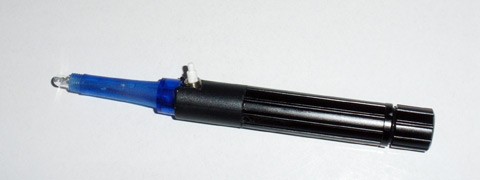

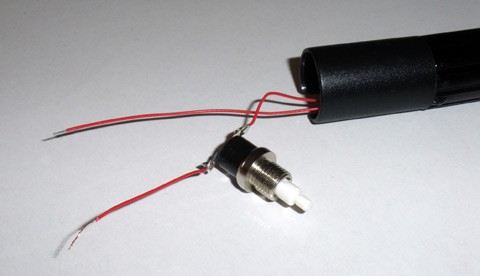

6. Skruva nu isär bläckpennan och kapa spetsen på den. Löd sedan fast din ir-diod i de båda kablarna (från batteriet och från tryckknappen). Viktigt att tänka på är att ir-dioder (precis som vanliga lysdioder) är polära. Det vill säga plus och minus från batteriet måste kopplas till rätt ben. Det lättaste sättet att ta reda på polariteten är att titta på diodens bläck inuti kapslingen. Diodens så kallade anod (plus) är sidan med det korta bläcket, medan katoden (minus) är sidan med det större bläcket. Vanligt är även att katoden har ett kortare ben än anoden.



7. Snart klart. Lägg nu en liten klick lim runt diodens kanter och trä den genom den avklippta pennan. Limma sedan fast penndelen på ditt kapade plaströr för att färdigställa din ir-penna.

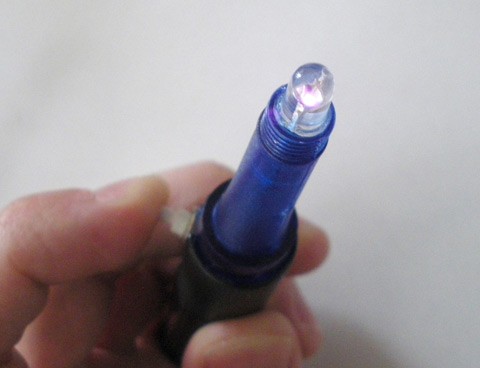

8. Det mänskliga ögat är inte vidare bra på att upptäcka ir-ljus, men du kan testa att din penna lyser som den ska genom att titta på den genom en vanlig digitalkamera. Om allt är korrekt monterat lyser ir-dioden när du trycker på knappen.



Tips! Känner du att du inte vill bygga en egen ir-penna finns det färdiggjorda att köpa från till exempel irpens.com. Här kan du även köpa stativ och andra finurliga tillbehör som passar fint ihop med denna guide.



Steg 2:
Ge Wii-kontrollen lite stöd
Nästa steg är att konstruera ett stativ till din Wii-kontroll. Kameran i kontrollen har ett synfält på 45 grader åt alla håll vilket faktiskt ger en del utrymme för var den kan placeras. Det viktigaste att tänka på för placeringen är att kontrollen utan problem ska kunna se hela datorskärmen. Är du högerhänt bör kontrollen placeras på vänster sida av skärmen och vise versa om du är vänsterhänt. Detta för att inte skymma kontrollens synfält med din hand. För att synen mot skärmen ska bli så optimal som möjligt behöver kontrollen även komma upp en bit från bordet samt vinklas så den pekar mot skärmens mitt.

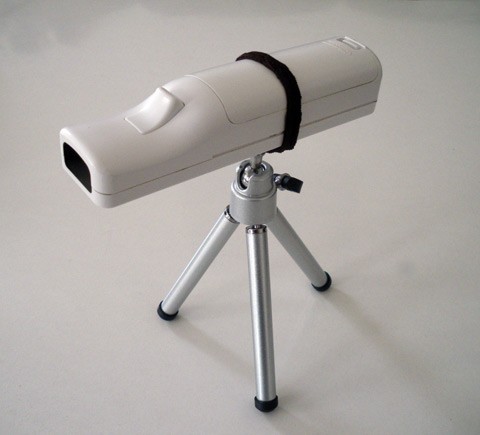

Vi använder oss av enklast möjliga knep för att åstadkomma detta: Vi fäster Wii-kontrollen med ett gummiband på ett vanligt litet trebent kamerastativ (kan köpas i de flesta foto-/elektronikaffärer). Med hjälp av detta stöd är det sedan inga problem att rikta in Wii-kontrollen så att den pekar rakt mot skärmens mitt.



Var kontrollen placeras i förhållande till skärmen är nyckeln till hur pass bra upptagningen av ir-pennan blir. Du kommer att få möjlighet att optimera detta längre fram i guiden.



Placera tills vidare kontrollen några decimeter framför och några till vänster om din skärm, riktad mot mitten av skärmen.





Steg 3:
Anslut Wii-kontrollen till datorn
Det är nu dags att ansluta din Wii-kontroll till datorn via bluetooth. Wii-kontroller fungerar med de flesta bluetooth-adaptrar på marknaden i dag (med några få undantag). Har du en bärbar eller en stationär dator med inbyggd bluetooth bör det även fungera fint att använda denna.

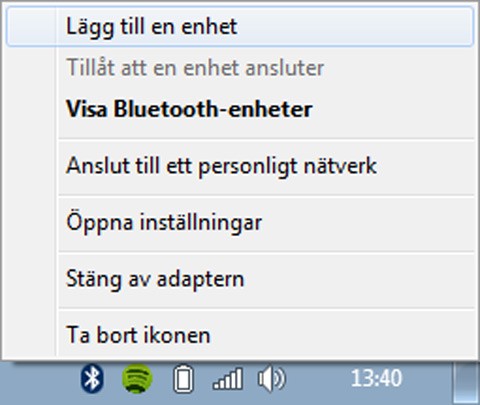

1. I vårt fall använder vi oss av en bluetooth-adapter från König. Adaptern installerar sig själv när vi kopplar in den i vår dator (med Windows 7 som operativsystem). Efter att adaptern är installerad ser du en liten blåvit bluetooth-symbol i Aktivitetsfältets nedre högra hörn. Högerklicka på den och välj Lägg till en enhet.



2. Tryck därefter in knapparna 1 och 2 på Wii-kontrollen (det fungerar även att trycka på den röda synkroniseringsknappen under batteriluckan). Efter några sekunder bör ­Wii-kontrollen dyka upp bland de identifierade bluetooth-enheterna.

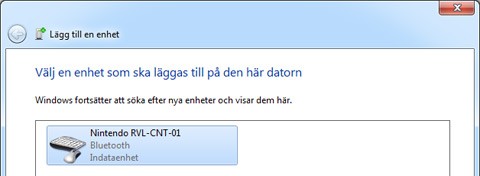

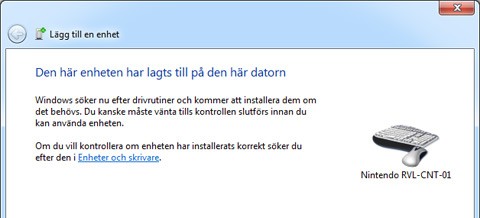

3. Markera Wii-kontrollen (som i vårt fall fått namnet ­Nintendo RVL-CNT-01) och klicka på Nästa.

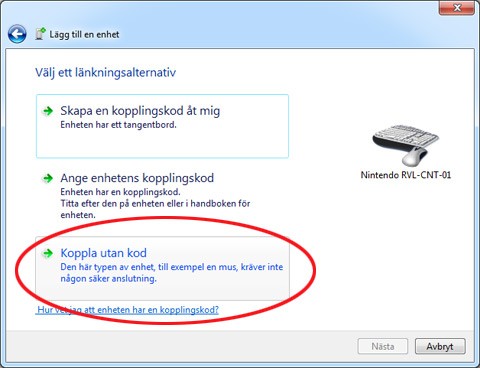

4. Därefter väljer du alternativ nummer 3, Koppla utan kod. Detta för att kontrollerna helt enkelt inte har någon kopplingskod. Datorn försöker nu ansluta till Wii-kontrollen och efter några sekunder får du fram ett meddelande om att enheten har lagts till.



5. Kontrollen är därmed ansluten till datorn. Som det ser ut nu blinkar samtliga fyra lampor på Wii-kontrollen. Skulle det vara så att anslutningen misslyckas kan det bero på att du väntat för länge mellan de olika stegen. Då är det bara att gå igenom anslutningsprocessen igen tills det blir en lyckad koppling mellan dator och kontroll.



Steg 4:
Dags att hämta Smoothboard 2
Grundidén till den här guiden utvecklades av en man vid namn Johnny Chung Lee. Hans program Wiimote Whiteboard lanserades redan 2007 och sedan dess har andra lånat hans idéer för att skapa liknande program baserade på grunderna från Wiimote Whiteboard.



Vi använder oss av ett program vid namn Smoothboard 2 som är en vidareutveckling från Wiimote Whiteboard.



Givetvis går det lika bra att använda Wiimote Whiteboard om du hellre vill det. Programmet är gratis och fungerar utan några som helst problem. Vi tycker dock att Smoothboard 2 är aningen mer stabilt och konfigurerbart.



Det negativa med Smoothboard 2 är att programmet kostar cirka 200 kronor. (Det finns också en prova på-version som visar små popup-rutor med information om hur du köper programmet.)
Du installerar Smoothboard 2 genom att gå till smoothboard.net/wiimote/downloads och klicka på Download Here. Du kör sedan den nedladdade filen och installerar programmet utan att ändra några alternativ under installationsprocessen. Efter det startar du programmet genom att klicka på Smoothboard 2-ikonen på Skrivbordet.



Steg 5:
Synka och kalibrera Wii-kontrollen
1. Det första som händer när du startar Smoothboard 2 är att du får frågan att antingen köpa programmet eller fortsätta med prova på-versionen. Vi väljer att fortsätta med test­versionen tills vi ser att allt fungerar som vi vill.

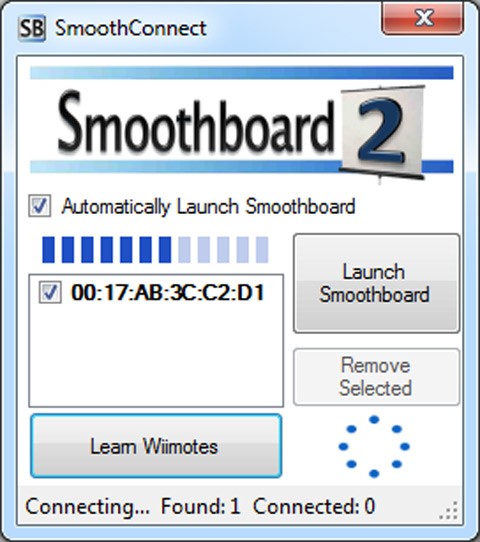

2. I nästa ruta börjar programmet automatiskt leta efter inkopplade Wii-kontroller. Skulle det vara så att din kontroll slutat blinka med alla fyra lampor kan du behöva synka den till datorn igen (genom att trycka 1+2 eller synkroniseringsknappen). Efter ett litet tag har programmet identifierat din Wii-kontroll.



3. När kontrollen är korrekt identifierad startar Smoothboard 2 automatiskt och i programfönstret kan du nu se till exempel hur mycket batteri du har kvar i din Wii-kontroll samt hur många ir-punkter den för tillfället kan se (i nuläget inga alls).



4. Med Wii-kontrollen uppställd i sitt stativ och riktad mot skärmen
väljer du sedan Quick Cali­bration.



Med hjälp av din nybyggda ir-penna pekar och klickar du sedan på de fyra punkterna som syns på skärmen i den ordning de visas (högst upp till vänster, högst upp till höger, längst ned till höger, längst ned till vänster).



Efter det stängs ditt kalibreringsfönster automatiskt.



5. I programfönstret ser du nu en liten skiss över exakt det din Wii-kontroll ser. Det vita är själva skärmytan medan det gråa området är kontrollens faktiska synfält. Tracking Utilization (som i vårt fall den här gången hamnade på 28 procent) berättar för oss hur stor yta av synfältet i Wii-kontrollens kamera som är faktisk skärmyta.



Det optimala talet för ­Tracking Utilization ligger kring 50 procent, men tal från runt 30 procent och uppåt fungerar utan problem. Ju högre tal desto högre upplösning på avläsningen av skärmytan.
Här lönar det sig att flytta runt Wii-kontrollen lite och testa olika vinklar för att få kameran att se så mycket av skärmen som möjligt.



Steg 6:
Testa skärmens nya egenskaper med pennan
När vi nu håller vår ir-penna framför skärmen och klickar på knappen fångar Wii-kontrollen upp det infraröda ljuset och var någonstans framför skärmen det befinner sig. Med hjälp av Smoothboard 2 tolkas sedan detta som en vanlig musklickning och datorn reagerar givetvis därefter.



Att dubbelklicka fungerar precis som vanligt (klicka två gånger på pennans knapp). Högerklick aktiveras som standard genom att du klickar och håller inne pennans knapp mer än en sekund.



Genom att klicka på Show Settings i programfönstret kan du göra en del inställningar för till exempel vad som händer när du klickar med ir-pennans knapp eller om vi vill byta ut den vanliga högerklickfunktionen mot Smoothboards egna extrameny med mera.



Smoothboard 2 har även en smart sidomeny som i grundutförandet placerar sig längst ut till höger på skärmen. Där kan du till exempel få fram ett genomskinligt ritblad över hela skärmen. Detta ger dig ­möjlighet att rita och skriva var du vill utan att behöva använda ritprogram eller annat för att göra anteckningar med din penna.



Steg 7:
Stäng och starta snabbt
För att ir-pennan ska fungera måste Smoothboard 2 vara aktivt. Tack och lov är det ingen lång process att starta och börja använda programmet efter varje gång du stängt av datorn och startar den igen.



När du nu avslutar programmet får du även frågan om du vill koppla bort och stänga av din Wii-kontroll. Välj Ja och stäng av datorn. Vid nästa start sätter du sedan igång Smoothboard 2 och trycker ned knapp 1 och 2 på Wii-kontrollen. I och med att du tidigare anslutit kontrollen till datorn hittas den nu direkt av Smoothboard 2. Eftersom kontrollen inte alltid står på exakt samma plats bredvid datorn blir du kanske tvingad att göra om kalibreringen. Tack och lov tar det inte mer än ett par sekunder, och sedan är din touch-skärm igång igen. Svårare än så är det inte.



Vill du få en ännu mer touch-lik effekt och är tekniskt kunnig kan det vid byggandet av din ir-penna även rekommenderas att placera ir-dioden direkt på tryckknappen. Vilket gör att knappen trycks ned automatiskt när du trycker dioden mot skärmen. Viktigt att tänka på med denna lösning är att vanliga datorskärmar egent­ligen inte är gjorda för att tryckas på. Se därför till att vara försiktig och inte trycka för hårt med pennan för att inte skada skärmen. Det lönar sig även att hitta en så lättnedtryckt strömbrytare som möjligt att använda under ir-dioden då detta minskar trycket mot skärmen.



Steg 8:
Rita på väggen – om du har en projektor!
En häftig detalj med den här tekniken är att skärmen inte behöver vara just en skärm. Så länge Wii-kontrollens kamera ser skärmytan och var ir-pennan aktiveras inom denna kan du rita i princip vart som helst, till exempel på väggen – med hjälp av en vanlig projektor. Detta steg gör givetvis det hela en smula mer kostsamt. Men äger du redan en projektor är detta ett smidigt sätt att hålla presentationer, ge föredrag eller varför inte låta gästerna styra Spotify på hemmafesten.



Tillvägagångssättet skiljer sig inte nämnvärt från det vi nyss gått igenom. Den enda skillnaden är egentligen att Wii-kontrollen behöver vara betydligt längre från den projicerade ytan för att få med hela området inom kamerans synfält. Annars fungerar koppling och kalibrering på exakt samma sätt.



• Missa inte: Test av fiffig fickprojektor

Se filmen!
Så här blev vår färdiga pekskärm.



2 andra sätt att göra om din monitor till touch-skärm
Det finns fler sätt att åstadkomma touch-funktion på en vanlig skärm. Via Ebay och en del återförsäljare går det till exempel att köpa skärmöverdrag i olika storlekar som sedan monteras framför skärmen. Dessa överdrag reagerar sedan när du pekar på dem varpå datorn tolkar detta, med hjälp av medföljande program, som vanliga musklick. Se till exempel touchscreens.com för mer information.



En annan lösning är Duo Pen, där du fäster en liten kameraliknande dosa vid sidan av skärmen. Med hjälp av den medföljande pennan känner sedan dosan av var någonstans på skärmen du pekar. Kika på amazon.com/gp/product/B002R7TN7K.



Bonusskola:
Så styr du datorn med din Wii-kontroll

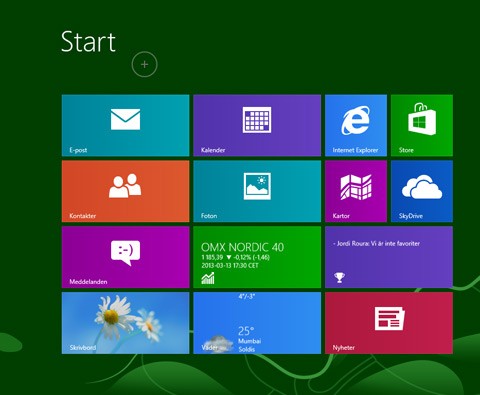

Windows 8-gränssnitt. Senaste versionen av Microsofts operativsystem är gjort med pekare i tankarna.



Wii-kontrollen går att använda till mycket. Om du använder Windows 8, som är ett operativsystem med stort fokus på just peka/klicka och touch-gränssnitt, kan du även använda din Wii-kontroll till datorn – precis som du använder den på ditt Wii. Allt som krävs är gratisprogrammet Touchmote, en bluetooth-adapter och en trådlös eller lätt modifierad Wii Sensorbar. (Du kan även använda Touchmote med Windows 7, tyvärr är den versionen av ­programmet i nuläget dock långt ifrån lika uppdaterad och stabil som Windows 8-versionen.)



1. Vi använder oss av en vanlig trådlös sensorbar (från Wii U) som drivs med vanliga aa-batterier. Vill du kan du i stället offra en trådbunden sensorbar och en vanlig usb-kabel. Börja då med att klippa av båda kablarna och skala kontakterna. Löd sedan ihop de röda och svarta kablarna med varandra. Sensorbaren ­behöver fem volt och detta är precis vad en vanlig usb 2-port ger. De röda och svarta kablarna är således endast för strömmatning. Koppla därefter in din modifierade sensorbar i en ledig usb-port på datorn.

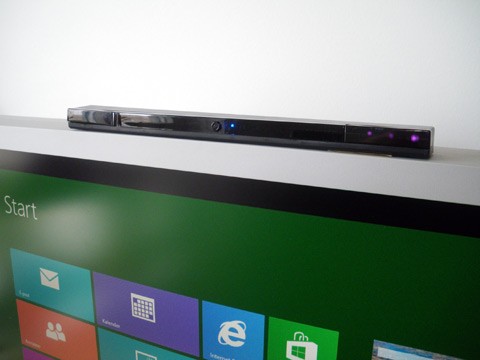

Sensor. Placera en trådlös sensorbar från Wii U ovanpå skärmen för att kunna styra skärmen.



2. Då vår sensorbar inte behöver usb-ström ställer vi den bara ovanpå vår skärm. Vi använder samma trick som med ir-pennan och kontrollerar att ir-dioderna i sensorbar lyser som de ska genom att titta på dem genom en kamera.

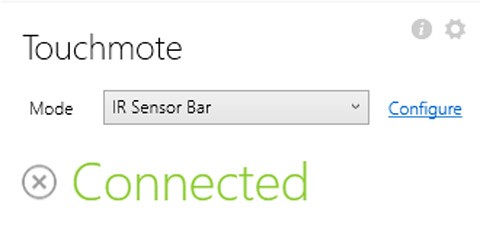

3. Hämta sedan hem programmet Touchmote från touchmote.codeplex.com och installera det med standardinställningarna. Därefter startar du programmet och väljer Configure. I rutan som visas väljer du Top om din sensorbar är placerad ovanför skärmen.

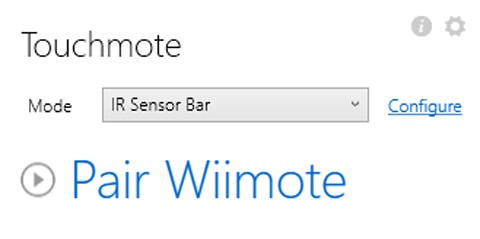

4. Plugga sedan i din bluetooth-adapter och vänta tills den installerats av sig själv. Därefter klickar du på Pair Wiimote. Efter några sekunder säger programmet åt dig att trycka ned synkroniserings­knappen på Wii-kontrollen. Du trycker ned knappen och låter programmet upptäcka kontrollen varpå du klickar i den lilla
OK-symbolen bredvid vår nyligen funna Wii-kontroll.

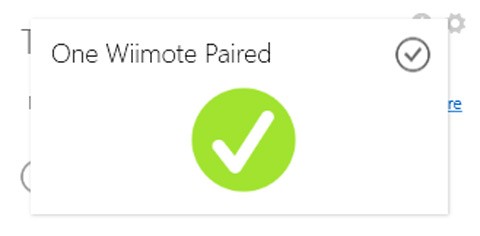

5. Efter det trycker du på Connect. Wii-kontrollen slutar att blinka och den första lampan lyser nu med fast sken. När du pekar Wii-kontrollen mot skärmen får du nu fram ett hårkors där du siktar, och du kan nu styra datorn med hjälp av kontrollen.



6. Passa även på att klicka på det lilla kugghjulet högst upp till höger i programmet. Här kryssar du i både att programmet ska starta tillsammans med datorn samt att det automatiskt ska koppla sig till Wii-kontrollen så snart denna startas.



---
